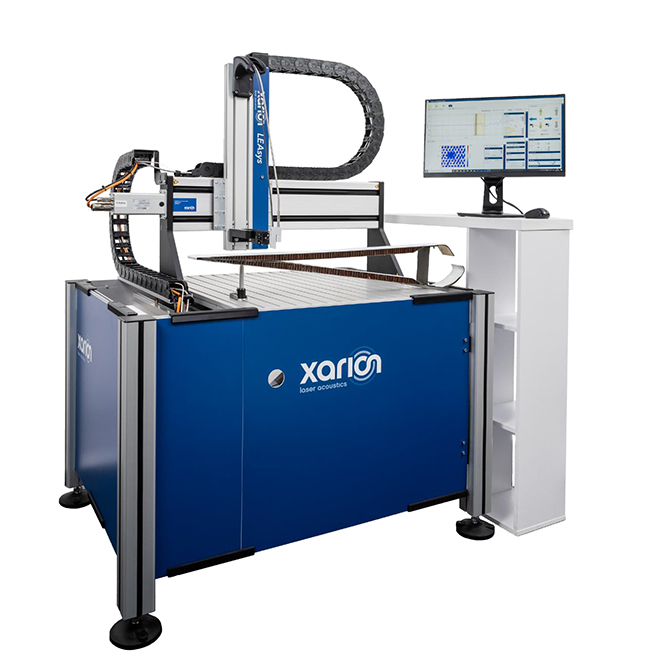

XARION的LEAsys一站式超声波检测设备对于从事复合材料、金属、和粘合点无损检测的研发实验室或研究机构来讲是一种非常好的工具。该设备将创新的激光激发超声技术(LEA)、具有专利的光学麦克风和高分辨率的x-y扫描台、实时数据分析软件集成为一套无损检测扫描方案。它实现了高分辨率和高速的非接触式超声波检测!


如您需要了解该产品的详细信息,请联系我们。

LEAsys介绍

超声波通过激光束在样本中直接形成。除了标准配置外,还提供带有对人眼安全的激光雷达(1级系统)的版本,为了在开放环境中没有激光安全保护的场景使用。

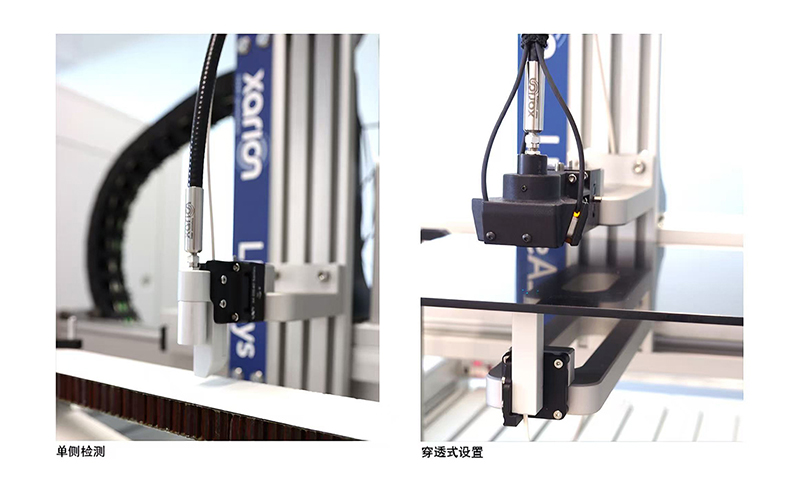

XARION专有的光学麦克风探测从样本透过或者反射的超声波信号。可以单侧(一发一收或脉冲回波)测量,或穿透式测量,以非接触方式探测样本内部的缺陷、脱层或孔隙。


对于高速的应用,我们提供8通道的麦克风阵列,检测速度可以最高达每小时50米。


技术比较

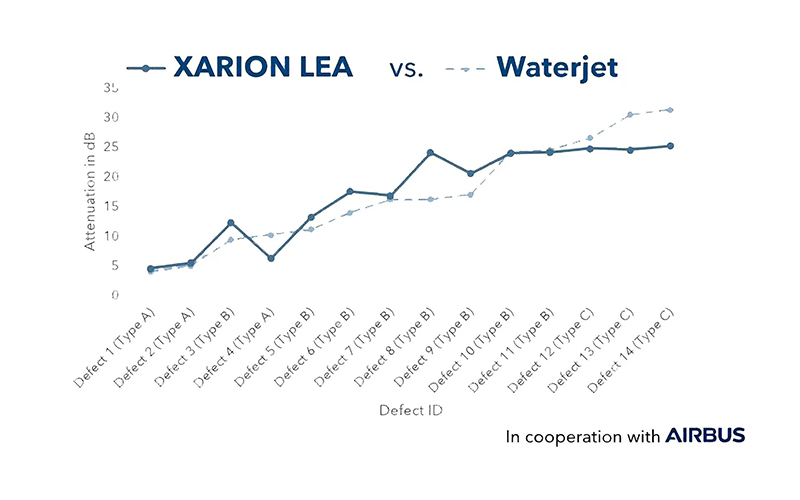

与1 MHz喷水式超声设备的直接对比,XARION的LEA技术在20 mm Nomex®蜂窝状夹层器件上展示了其能力,无需水、凝胶、或物理接触,不同类型的缺陷(A、B、C)同样被可靠地探测到。在现代自动化检测过程中,很多场合实际上无法使用耦合剂,因此基于激光的超声波检测将成为一种理想的解决方案。

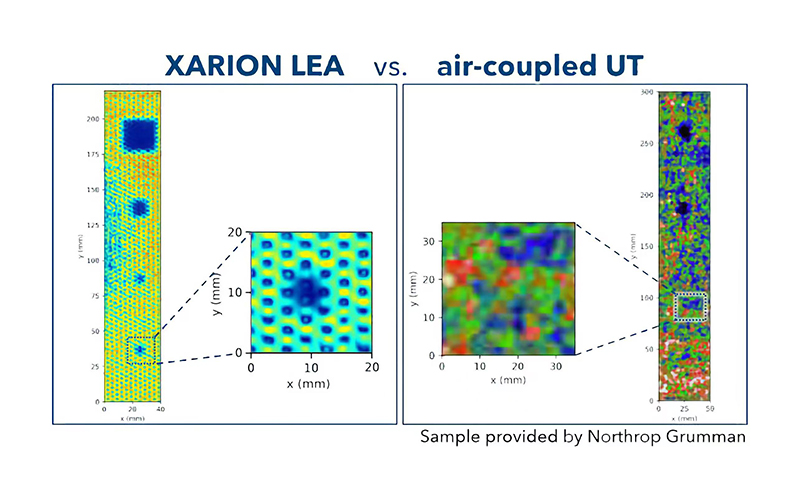

与压电客气耦合设备(ACUT)相比,XARION的LEA技术显示出明显的优势。测试速度快了5倍左右,频率带宽更是高了大约100倍。在相同的检测时间内,分辨率会高出很多。凭借这些,XARION为非接触式材料测试树立了新的标杆。


硬件特性

    • 激发:可调重复频率激光最高达4 MHz

    • 探测:4 MHz带宽的Eta600 Ultra光学麦克风

    • 步长:最小分辨率10 µm,或最大扫描速度1 m/s

    • 扫描面积:0.5 m x 0.5 m(LEAsys S),可提供更大面积的型号

    • 数据采集:16 bit分辨率,80 MS/s


软件特性

    • 图像用户界面(GUI),用于控制和数据分析

    • 实时2D或3D显示A,B,C扫描

    • 集成的频谱分析和F扫描可视化

    • 强大的信号处理,使用FIR和微波滤波器

    • 用于创建自动测量和分析例程的可编程API

    • 综合数据输出能力
