Corning® Varioptic® 自动对焦探索者使用了Corning Varioptic液体透镜技术,为客户提供了一个快速且可靠的自动对焦的综合平台计。该开发包内含有一套相机系统,包括了数块加载了相关软件的电路板,以即开即用模式,可以直接用来评估液体透镜产品。

自动对焦探索者介绍

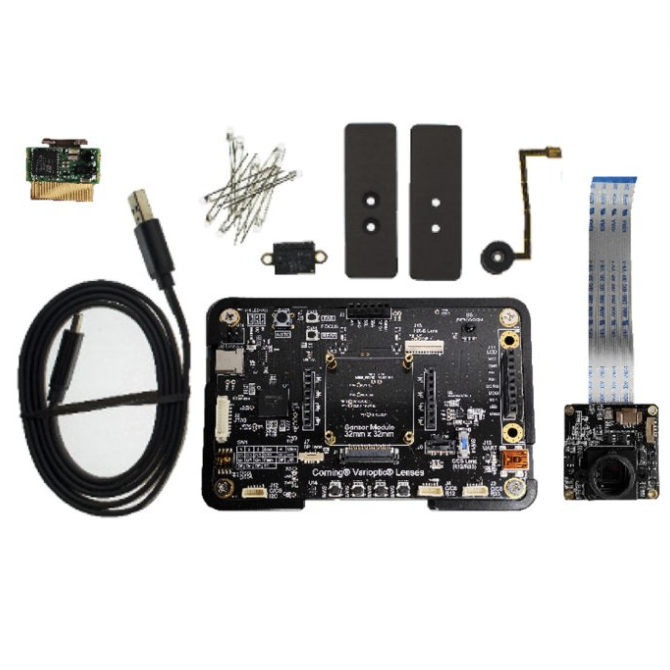

开发包主要组成如下:

    • 1枚图像信号处理器(ISP)- 该款ISP也可以单独向我司购买用于其他设计

    • 1枚Cypress EZ-USB@ CX3 USB 3.0芯片

    • 1块图像传感器电路板

    • 1个已经集成好了的TOF传感器用于测距

    • 不同的光源选择,包括了白色、蓝色和近红外LED

    • AFLab软件,支持传感器的基本设置、自动对焦模式选用、自动对焦算法等


一个用户友好的平台

该开发包最适合想要评估和研究液体透镜特性的相机开发者,既可以用以评估成像性能,还可以评估自动对焦性能,也可以评估其它的标准相机功能。开发包提供以下对焦选项:

    • 手动对焦,自动切换对焦

    • 闭环的自动对焦,和开环的自动对焦:带有触发和连续模式

除了作为一个评估平台,开发包还可以用作成像系统的参考设计,为设计者提供了一个起始点,能大大缩短研发阶段的时间。


默认配置

D-AF-EXP-STD-075是Corning® Varioptic® “自动对焦探索者”的默认配置,这一配置基于Sony® IMX 335传感器和Corning® Varioptic® C-S-25H0-075自动对焦镜头,所含内容如下:

    • 相机主板

    • 传感器电路板(Sony IMX335 - 5MP 1/2.8”)

    • Corning® Varioptic® C-S-25H0-075镜头

    • A-PE系列电路

    • TOF传感器

    • 专门的软件

    • 一些选项(额外的传感器、TFT LCD等)


额外选项

标准的“自动对焦探索者”配置可以通过以下的额外选项进行调整:

    • 传感器电路板改为Sony IMX307 - 2MP 1/2.8”

    • 传感器电路板改为Sony IMX335 - 5MP 1/2.8”

    • 2.8” LCD显示屏,实现相机系统的实时输出可视化

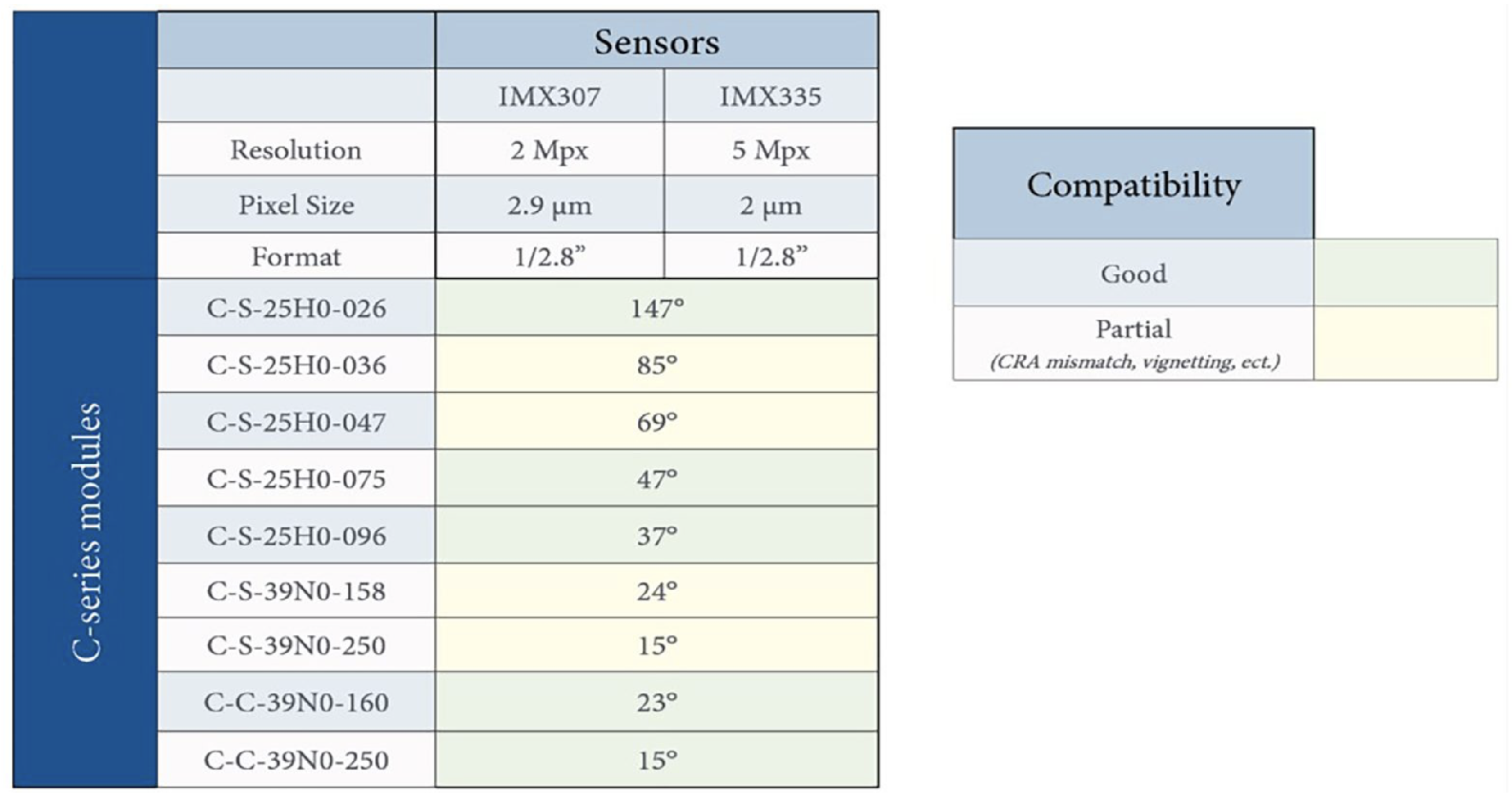

这些配置可以和Corning Varioptic的C-C系列及C-S系列镜头一起使用。镜头和图像传感器的适配如下表所示:


AF Explorer Options.png


Sony®是索尼公司的注册商标。

EZ-USB@是赛普拉斯半导体公司的注册商标。
